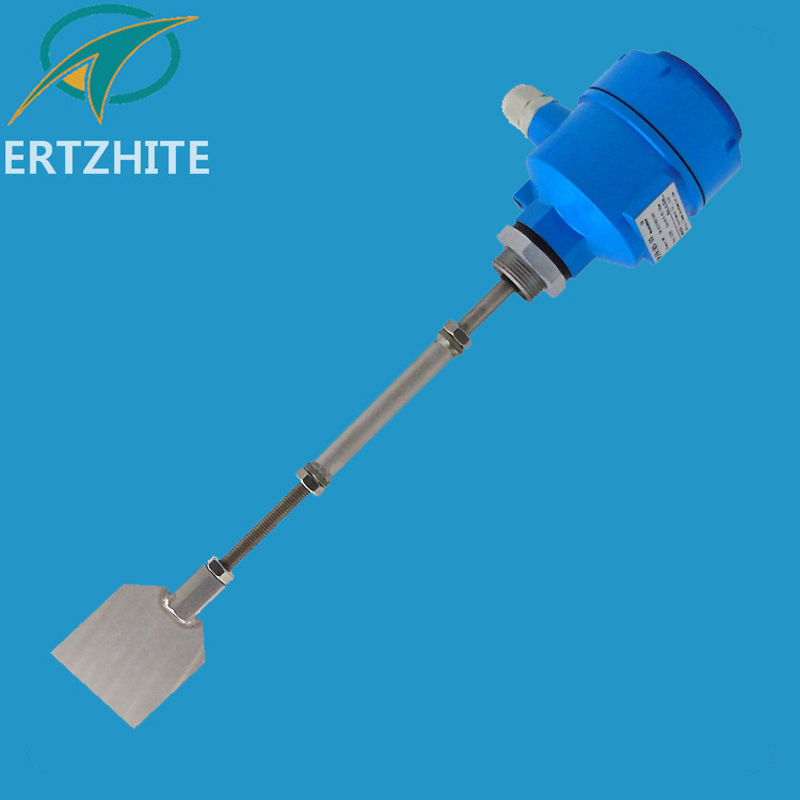

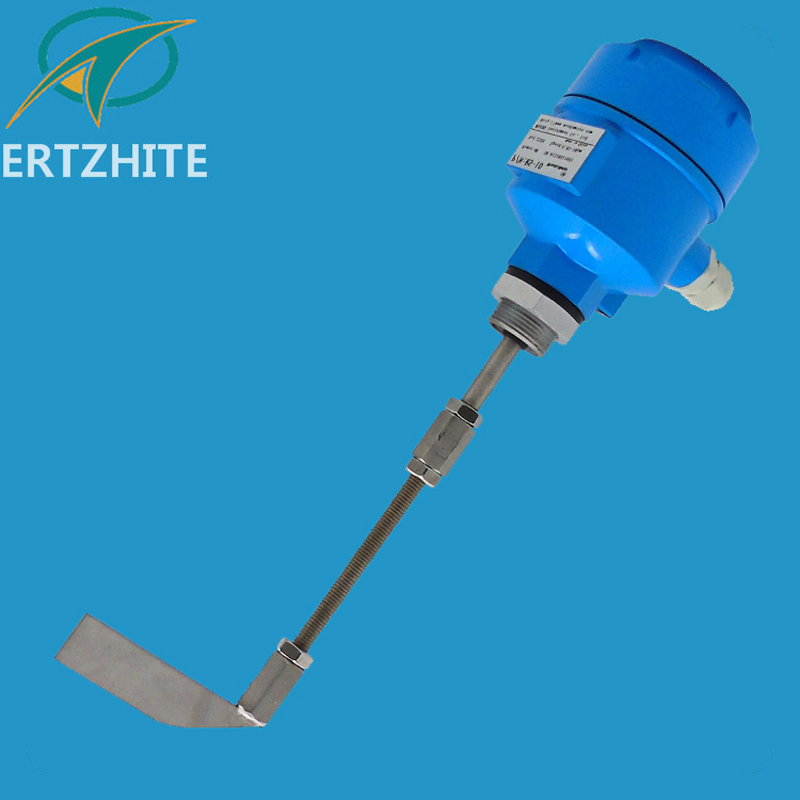

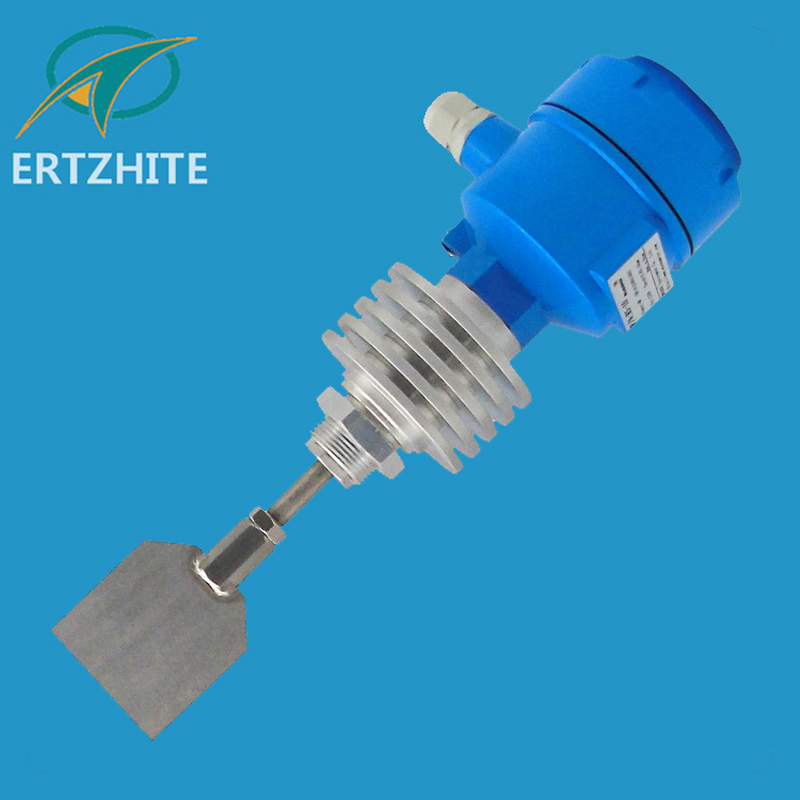

ERT-100阻旋料位开关

ERT-100阻旋料位开关

ERT-100阻旋料位开关 ERT-100阻旋料位开关用于定点测量料仓的料位,它具有抗粘结、耐高温、灵敏度可调等特点。阻旋式料位器安装在料仓的底部或顶部,可实现空仓或满仓报警,或者每
订购热线:13357808278
  • 产品介绍
  • 产品参数
ERT-100阻旋料位开关





ERT-100阻旋料位开关用于定点测量料仓的料位,它具有抗粘结、耐高温、灵敏度可调等特点。阻旋式料位器安装在料仓的底部或顶部,可实现空仓或满仓报警,或者每隔一段距离(1米左右)安装一只,可估算料仓中的料位,还可与进出料设备相联锁,自动启停输送设备,实现系统自控的目的,若应用于微机配料中,可大大提高产品质量,提高生产效率。该料位器具有以下特性:
  1.外壳全密闭性,具有防水防尘性能。
  2.采用全密封轴承,外加特殊油封,可防止粉尘 沿传动轴渗入。
  3.拉力弹簧可调,可适应各种容重物料的测量。
  4.独特的离合器设计,具有过载保护功能。
  5.安装简单,且不必从仓壁上拆下,即可检查、 更换内部零件。
二、技术参数
  电机电源:220VAC 50Hz   110VAC 50Hz (订货时注明)  叶片转速:1RPM 额定功率:3W
  测量扭矩:0.5~1.0Kg.cm  接点电容:5A/250VAC  适用比重:0.5g/cm3   防护等级:IP61
三、工作原理
  阻旋式料位器接通电源且叶片没有受阻,电机带动叶片正常运转,此时,行程开关XL2被压合,4、5触点接通给出无料信号。当叶片遇到物料受阻时,电机外壳相对转动一个角度,触动行程开关XL1,电机停转,同时行程开关XL2被释放,3、4触点接通给出有料信号。
四、拉力调整
  拉力弹簧是用来调整传动轴的输出功率,当被测物比重较大时,可旋转螺母增加弹簧的拉力,而此时料位器的灵敏度降低。反之,被测物料比重较小时,可向相反方向旋转螺母减小弹簧的拉力,料位器的灵敏度将提高。
五、电机保护特性
  当叶片受阻时,电机外壳应能克服弹簧拉力向相反方向转动,并触动行程开关XL1,切断电机电源,电机停转。但是,如果行程开关XL1失灵,或者弹簧拉力调整过大,电源均无法切断,电机处于过负荷状态,时间稍长电机将被烧毁。我们设计了特殊的离合器,使得电机主轴与料位器传动轴在过负荷状态下,相对打滑,避免电机烧毁。
安装方式
  按安装形式分为水平安装(下料位器)和垂直安装(上料位器)。若仓壁由钢板制成,仅需在仓壁上开一个孔(f80),以便插入叶片,然后根据法兰安装孔直径在仓壁上钻4个M12安装孔即可。若仓壁为钢筋混凝土,使用单位根据图T-3制作安装底座,并在土建施工时预埋在仓顶或仓壁中。具体安装尺寸见图T-1、T-2、T-3。
料位器安装位置是否适当,决定了料位器能否正常工作。上料位器安装位置距进料口边缘500mm左右较好,否则物料冲击叶片易产生假信号。安装下料位器时,必须在叶片上方150mm处安装挡料板,避免大量物料集中冲击叶片造成误发信号,降低使用寿命。料位器安装位置尽量远离振源。
