软启动柜

当前位置:主页 > 产品中心 > 软启动柜 >

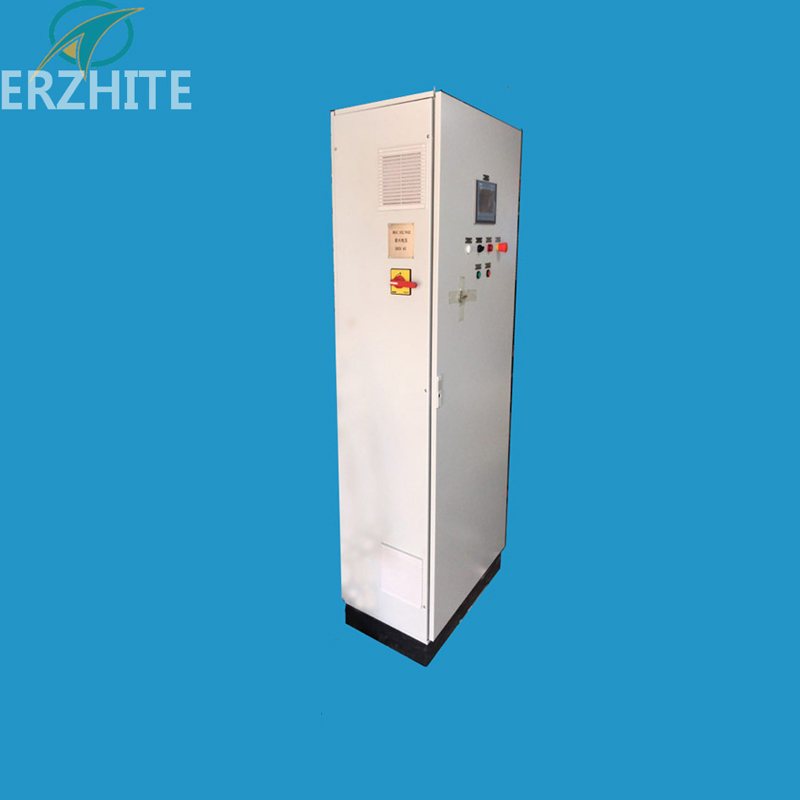

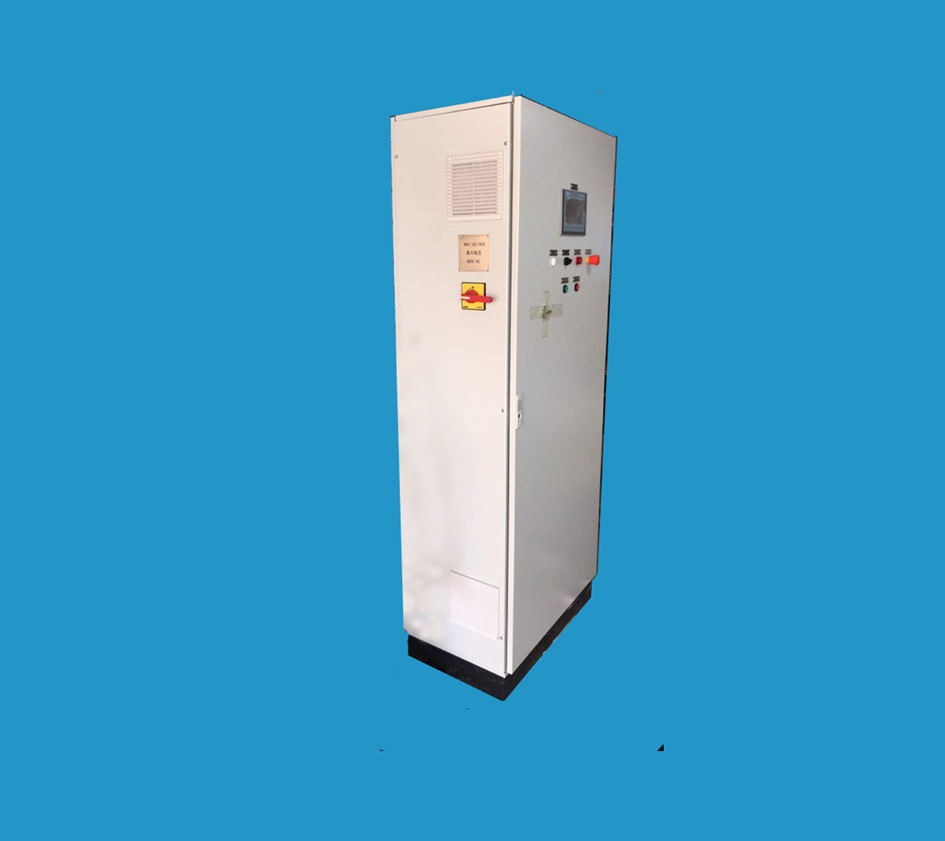

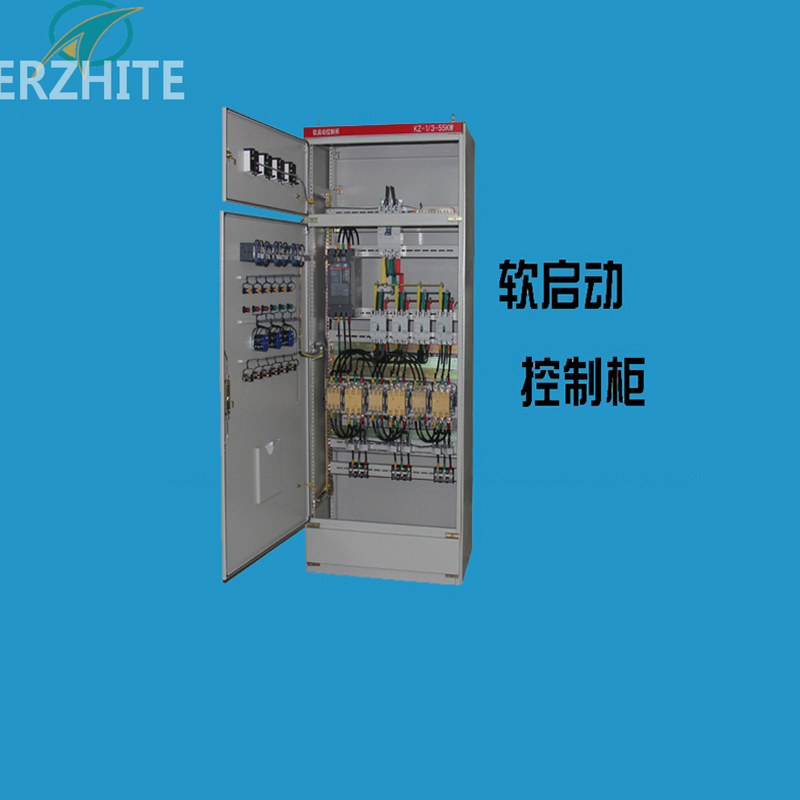

ABB软启动柜尔之特工业脱硫脱硝应用
  • ABB软启动柜
  • ABB软启动柜

ABB软启动柜尔之特工业脱硫脱硝应用

ABB软启动柜 PSTX系列软起动器是ABB结合了行业应用的丰富经验及对特殊应用需求的深刻了解, 在多年产品研发的基础上,推出的全新全智型电动机控制与保护产品。它增加了许多新 的功
订购热线:13357808278
  • 产品介绍
  • 产品参数
ABB软启动柜



PSTX系列软起动器是ABB结合了行业应用的丰富经验及对特殊应用需求的深刻了解, 在多年产品研发的基础上,推出的智型电动机控制与保护产品。它增加了许多新 的功能,并提高了应用可靠性。
三相控制

额定工作电压:208 – 690 VAC

额定控制电源电压: 100 – 250 V, 50/60 Hz
PSTX额定工作电流:30-1250 A (内接***大: 2160 A)
内接或外接均可
带防护涂层控制板 可有效抵御灰尘、潮湿和腐蚀性气体 可分离式键盘,防护等级IP66 (类型1, 4X,12)
图形液晶显示屏,17种语言可选,设置和操 作更简单方便
内置旁路,降低能耗、易于安装
集成 Modbus RTU用于监测和控制 支持所有主流的通讯协议
具有模拟量输出信号,可选择为运行电流、 电压、功率因数等
紧急消防模式,可以在紧急情况时,按照客 户设定,关闭保护功能强行运行电机
跛行模式,在PSTX的一相可控硅意外损坏的 情况下,可以迅速重新设定起动电机。
电机预热功能,确保电机安全起动。 动力制动,有助于快速停止类似风机等转动 惯量较大的负载
PST(B)软起动器

智能型
在ABB所有的软起动器产品中,PST(B)系列是位居新发布的PSTX系列之后的第二大智能型软起动器。它进一步增强了对电动机和负载的控制与保护功能。其中的预报警功能可以使您在必须停止电动机前及时处理问题,从而减少不必要的宕机时间。


客户受益

  • 内置电动机保护功能,可以确保电动机安全
  • 全文本液晶显示器(本地语言显示),令安装与设置简单快速
  • 通过总线适配器可支持绝大多数通讯协议
  • 转矩控制可改进泵的控制,延长设备寿命
  • 较大规格的产品内置旁路接触器,可在电动机全速运行时降低能耗。

主要特点

  • 额定工作电流:30 - 1050 A (内接***高 1810 A)
  • 工作电压:208–690 V AC
  • 控制电源电压:100–250 V, 50/60 Hz
  • 内接和外接2种接线方式
二、产品特点
 1、采用国内外知名品牌的软启动器
  尔之特工业控制可根据客户需求采用ABB公司的PSTX, PST(B), PSE, PSR 和 PSS系列软启动器作为我公司软启动控制柜的核心器件,设计、制造尔之特软启动控制柜。
 2、设计精良
   尔之特是专业的控制柜生产厂家,同时也是专业的自动化工程公司,尔之特的软启动控制柜从设计,到元器件的选取、成套制作,严格把关,高质量、严要求的对设计、采购、生产、检验、出厂的每一道工序做出严格的质量管理和跟踪。严格按照工程设计要求设计控制柜,设计前,尔之特的设计工程师们根据客户的要求、现场的环境(温度、湿度、电磁辐射等级、防爆等级等);电机的具体参数如产地、额定电流、额定电压、相数,电机的负载类型、一般负载还是重载、工作制式;电机的启动方式;软启动柜拖动电机的数量、控制柜的控制方式,如手动/自动、本地/远程;供电场合的电能质量要求,防雷、浪涌、电磁辐射,深入了解传动机械的机械特性,对于电机容量较大,没有调速要求的场合,会建议客户选用软启动方式,节约投资,然后综合考虑选用哪些品牌的那个系列的软启动器做为电力拖动的核心器件,综合的考虑后设计电气原理图,设计中,对于其中可能出现的干扰,做一些抑制措施,部分的根据控制柜安装的地点加装防雷、浪涌保护措施,等其它的保护措施。
   电气控制原理设计完毕后,我们的工程师们有针对性的进行电气工艺设计,包括电气布线,元器件的安装位置布局,还有电气柜体的钣金设计,根据使用的环境的温度、湿度考虑是否加装散热风扇,相应的去湿装置,还有是否有爆炸性气体等综合的选用柜体的材质,防护等级等。
3、装配精良
   在工艺装备中,尔之特有一批经专业培训的高素质的专业的装配工人,严格按照设计和国家的相应的布线安装规范进行。力求做到布线美观大方,层次分明,接线牢固可靠,接触良好。标号完整、清晰、牢固。面板整洁,元器件布置均匀美观。
4、检验严格
   尔之特有一批自己的专业检验人员,检验时采取严格的标准,元器件的入库前,我们的检验员会对采购的元器件做抽样检查,首先观察元器件的包装是否破损,再次检查元器件的外观有无损伤、破裂等,再次会随机抽取几个做通电试验,检测它的电气性能是否满足采购标准和产品自己的电气性能标准,在装配成成品柜后,严格按照设计和检验流程进行质量检测,一旦发现问题,层层追查,直到查出出问题的环节,检验时进行充分的测试,确保零差错。
5、优质服务
尔之特培养了一批自己专业的售后服务人员,售后服务周到及时,发货准时。

三、软启动柜主要元器件选用
   尔之特公司的软启动控制柜内主要元器件选用国内外具有良好品牌声誉和质量的厂家,如断路器、接触器主要选用正泰、施耐德品牌、指示灯、按钮选用施耐德、正泰、上海二工等品牌,中间继电器等选用和泉、施耐德、欧姆龙等质量卓著的品牌。
   经实践证明,质量可靠性能优越的尔之特综合保护器配合软启动器工作。使软启动控制变的更简单更可靠。
  总之,良好的设计加上可靠的元器件是确保我们控制柜质量的重要保证。针对不同的客户要求,选用不同的配置,如果客户注重质量和稳定,对于工程造价稍有余量,我们的元器件一般选用施耐德,软启动器选用ABB,施耐德或西门子等国外品牌以保证产品质量和性能;如果客户追求性价比,我们会配置正泰、欧瑞的软启动器为客户平衡性能和价格关系。

四、适用场合
   我公司的软启动控制柜主要针对风机、水泵类负载,在调速性能要求不严格的场合,替代传统的Y-△降压启动、自耦降压启动。主要应用在水泵,防止“水锤”效应;应用在风机减少机械冲击和皮带磨损;压缩机行业。

五、安装和调试
安装:
1、首先确认软启动控制柜的安装地点无爆炸性、腐蚀性气体或尘埃;
2、确认软启动控制柜的安装地点无剧烈震动,安装时要预留维修通道;
3、确认环境温度在-5℃-40℃,在常温下相对湿度不超过90%,无凝露;如果环境温湿度超过此要求,需要特殊设计的软启动控制柜。
4、供电电源市电、自备电源,AC380V,50HZ,在-10%-+10%之间波动。
5、海拔高度不超过2000米。
调试:
   调试前准备工作:确认控制柜安装是否就位;确认柜内接线是否松动、脱落现象;再次确认软启动器的接线是否有误,直流和交流接线是否有误;主电源接线是否正确;电机接线是否正确;电缆型号是否和所选用的电机(负载)匹配;软启动器的额定功率是否大于等于所选电机的额定功率,如果是重载场合,则需专用于重载场合的软启动器;或根据软启动器的设计选型手册选取合适的软启动器;热继电器的整定值是否正确。柜内是否有多余的线头或异物。柜子控制电源上电,试验各控制回路是否工作正常,如正常,则合上主电源空气断路器,在迅速断开,看电机的正反转方向,如果反转,断开柜子外接电源,调整电机任意两相接线。
 上述环节均无问题后,根据现场工艺的控制要求,严格按照软启动器说明书,设定参数。设定完毕,确认电机额定功率、额定电压、额定电流等参数是否正确,保护参数设置是否正确,控制方式是否符合工艺控制要求,确认无误后开机试运行。

六、维护保养
产品自售出起一年内免费保修,终身维修服务在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:13357808278
  *订货需知: 请提供参数,设备清单,技术要求,设计方案报价。
